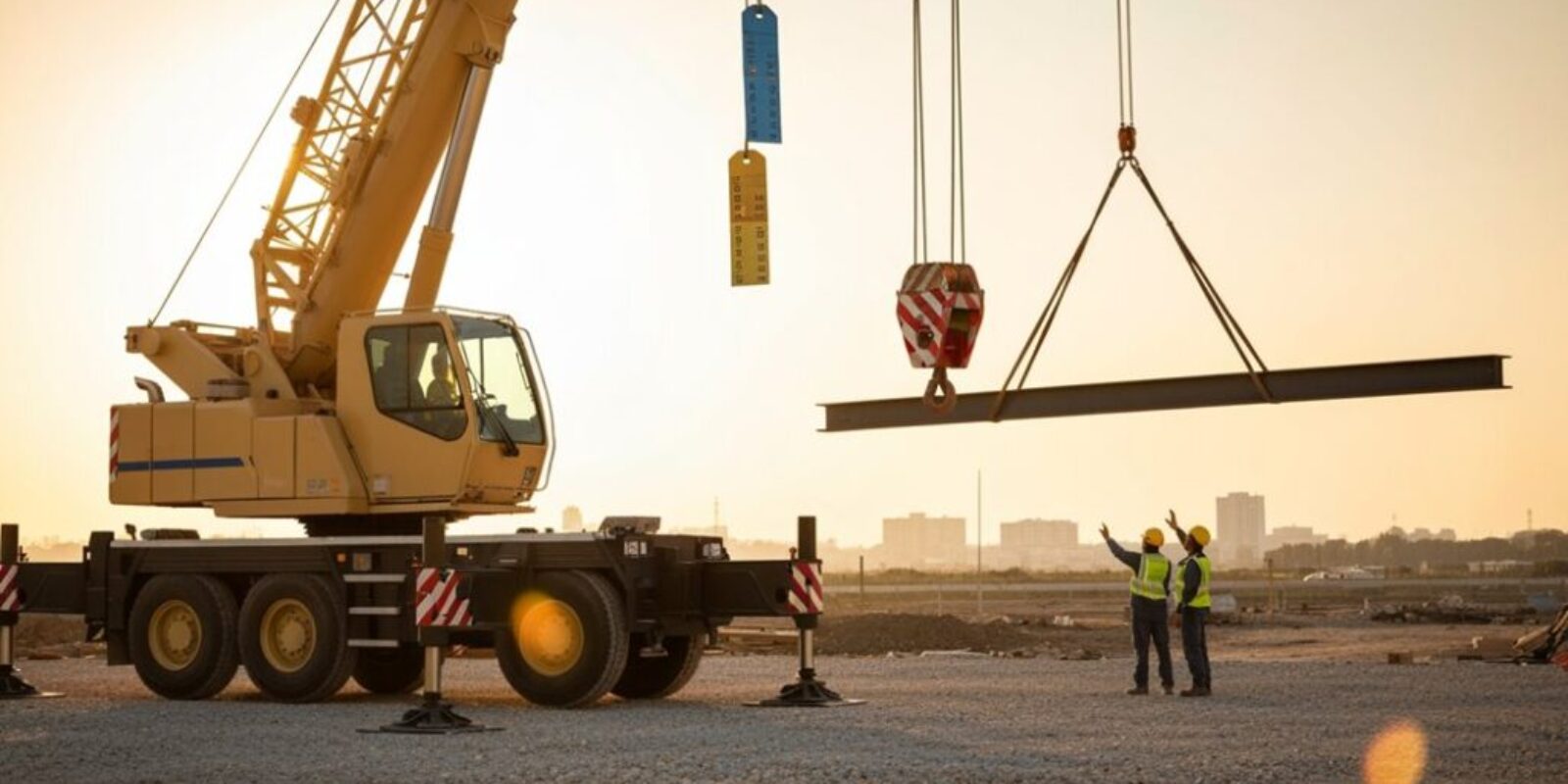

Krananlagen und Tragfähigkeit: Bestimmung der Lastgrenzen korrekt

Die Nennlast eines Krans ist die maximale Last, die der Hersteller für eine bestimmte Konfiguration und Unterstützungsbedingung zertifiziert. Die Bestimmung erfordert die Kombination von strukturellen Spannungsgrenzen, Stabilitätsbereichen und Steuerungsbeschränkungen aus Lasttabellen mit Site‑Eingaben: Auslegerlänge/-winkel, Abstützungen, Bodenpressung, Takelgeometrie und Umwelteinflüsse. Bediener interpolieren Tabellen, wenden dynamische und Sicherheitsfaktoren an und prüfen Seildicke und Anschlaggrenzen. Treten Unregelmäßigkeiten auf, ist der Hubvorgang zu unterbrechen und zur Analyse und Neu‑Zertifizierung an die Technik weiterzuleiten, bevor mit dem Erlernen der richtigen Verfahren fortgefahren wird.

Was „Nennkapazität“ bedeutet und wo man sie findet

Die Nennkapazität eines Krans ist die maximale Last, die der Hersteller für die Maschine unter bestimmten Konfigurationen und Bedingungen zertifiziert anheben kann; sie ist numerisch definiert und an Parameter wie Auslegerlänge, Winkel, Gegengewicht und Abstützposition gebunden. Die dokumentierbare Nennkapazität erscheint im Lastendiagramm, auf dem Typenschild und im Bedienerhandbuch; diese Quellen zeigen diskrete Kapazitätseinträge, die auf Konfigurationsvektoren und Umgebungsbeschränkungen abgebildet sind. Verfahrenstechnisch liest ein Bediener die zutreffende Diagrammzeile/-spalte ab, die Auslegerlänge, Radius und Gegengewicht entspricht, um Lastgrenzen zu entnehmen. Zur Einhaltung erzwingen Software- und Steuerungssysteme diese Grenzen durch Sensoren und Verriegelungen; manuelle Übersteuerungen müssen Ausnahmen protokollieren. Inspektionsprotokolle überprüfen die Unversehrtheit des Diagramms und die Lesbarkeit des Typenschilds; Kalibrierung gewährleistet, dass Sensorausgaben mit den Nennwerten übereinstimmen. Bei der Konfiguration eines Hebevorgangs wählt der Planer die Schnittmenge der Konfigurationsparameter, die die bestimmende Nennkapazität ergibt, wendet Sicherheitsfaktoren gemäß Vorschrift an und dokumentiert die gewählten Lastgrenzen im Hebeplan.

Eingaben hinter einem Hubdiagramm: Strukturelle, Stabilitäts- und Steuerungsgrenzen

Beim Erstellen eines Lastdiagramms kombinieren Ingenieure drei unterschiedliche Limitmengen – strukturelle, Stabilitäts- und Steuerungsgrenzen – zu einer einzigen zulässigen Kapazitätsumschließung, indem sie für jeden Konfigurationsknoten (Auslegerlänge, -winkel, Radius, Gegengewicht, Abstützzustand und Bodenpressung) die jeweils zulässige Mindestlast berechnen. Die strukturelle Grenze ergibt sich aus Spannungs- und Ermüdungsanalysen: Finite-Elemente-Modelle und Materialzulassungen bestimmen maximal zulässige Momente und axiale Kräfte und erzwingen die strukturelle Integrität über Ausleger, Gitterspitze, Bolzen und Hakenblock hinweg. Stabilitätsgrenzen modellieren Kipp- und Umsturzreserven mittels Schwerpunktverlagerungen und Bodenreaktionsvektoren; die Lastverteilung auf die Abstützungen und die Bodenpressung werden bewertet, um ein Versagen des Fundaments zu verhindern. Steuerungsgrenzen beschränken das dynamische Verhalten: Haspel-/Bremseinstufungen, zulässige Schwenkbeschleunigungen sowie Sensor-/Steuerungssystemreaktionen legen sichere Betriebsbereiche fest, um Lastverlust oder Pendelbewegungen zu vermeiden. Der finale Lastdiagrammknoten entspricht min(strukturelle_Grenze, Stabilitäts_Grenze, Steuerungs_Grenze). Dieser deterministische, reproduzierbare Prozess gewährleistet konservative, verifizierbare Kapazitäten für jede diskrete Konfiguration.

Wie man ein Hersteller-Lastendiagramm liest und anwendet (Schritt-für-Schritt)

Obwohl Bediener selten jede ingenieurtechnische Annahme konsultieren, wandelt eine methodische Lektüre einer Hersteller-Lasttabelle ihre tabellierten Knotenpunkte in anwendbare Hebegrenzen um, indem sie Konfigurationsparameter zu dem entsprechenden Kapazitätseintrag zurückverfolgt. Das Verfahren beginnt mit der Identifizierung der anwendbaren Tabelle für Gerätemodell, Gegengewicht und Abstütz-/Aufstandsbedingung. Als nächstes werden die tatsächliche Standortkonfiguration notiert: Kranmodellcode, Ausleger-/Verlängerungswahl und Hakensatz. Ordnen Sie den Betriebsradius und die Höhe der Tabellenachse zu und interpolieren Sie zwischen Tabellenzeilen, falls erforderlich. Verifizieren Sie den Lastkapazitätswert gegenüber den Nennheblinien- und Drahtseilbegrenzungen. Wenden Sie erforderliche Sicherheitsmargen an: ziehen Sie betriebliche Zuschläge für dynamische Effekte, Umweltfaktoren und verbleibende Ermüdungslebensdauer ab. Überprüfen Sie es anhand der auf der Tabelle gedruckten Hinweise zu Stabilitäts- und Strukturgrenzen; wenn irgendwelche bedingenden Fußnoten zutreffen, folgen Sie dem vorgeschriebenen Herabstufungsverfahren. Dokumentieren Sie den ausgewählten Tabelleneintrag, die angewandte Sicherheitsmarge und die endgültig zulässige Hebung in der Einsatzakte für Prüfung und Unfallbericht.

Wie sich Auslegerlänge und -winkel auf die Tragfähigkeit eines Krans auswirken

Da die Auslegerlänge und der Winkel direkt den horizontalen Radius und den Hebelarm bestimmen, der auf den Kran wirkt, wird die Tragfähigkeit zu einer deterministischen Funktion der Geometrie und der Lastplatzierung. Die Analyse behandelt die Auslegerlänge als Skalar L und den Winkel θ relativ zur Horizontalen; der horizontale Radius r = L * cos(θ). Das Moment M = W * r. Die Tragfähigkeitsgrenzen folgen aus M ≤ M_max (strukturelle und Stabilitätsbegrenzungen). Eine Erhöhung von L oder eine Verringerung von θ (mehr horizontal) erhöht r und M und verringert die zulässige W. Umgekehrt verkürzt ein Anheben von θ r und erhöht die Tragfähigkeit, bis andere Grenzen (Auslegerfestigkeit, Hydraulikgrenzen) greifen. Die Stabilität des Auslegers muss als eine kombinierte Funktion aus axialer Belastung, Biegemoment und Knickrisiko bewertet werden; schlanke lange Ausleger bei flachem Winkel reduzieren die Sicherheitsmargen. Winkelanpassungen sollten in Lastplanungsalgorithmen als diskrete Steuerbefehle behandelt werden, mit Nachschlagen oder Interpolieren aus Herstellerdiagrammen, die M_max(L,θ) liefern. Betriebsverfahren: r berechnen, M berechnen, mit M_max und der strukturellen Kapazität vergleichen und dann die kleinere zulässige W durchsetzen.

Arbeitssicherheit das sollte man beachten: Erkennung und Vermeidung von Unfallrisiken in Regalsystemen

Wie Ausleger und Bodenverhältnisse die Krantragfähigkeit verringern

Die Platzierung der Abstützungen (Outrigger) verändert direkt das wirksame Stützpolygon und die Hebelarm-Berechnungen, die in Tragfähigkeitsdiagrammen verwendet werden. Die Bodentragfähigkeit muss numerisch bewertet werden, um die zulässige Last anzupassen und ein Versagen des Bodens unter den Abstützlasten zu verhindern. Wo das native Gelände schwach ist, werden ausgelegte Planen/Platten oder Verstärkungen spezifiziert, um Spannungen zu verteilen und die Nenntragfähigkeit unter dokumentierten Sicherheitsbeiwerte wiederherzustellen.

Stabilität der Abstützbeine

Wie verändern sich die Bodenzustand und die Abstützplatzierung die Nenntragfähigkeit eines Krans? Die Diskussion isoliert die Abstützplatzierung und die Stabilitätsanalyse als primäre Variablen, die die wirklichen Lasttabellen beeinflussen. Ingenieure modellieren die Geometrie der Aufstandsfläche, die Plattengröße und die Spannweite, um Kippmomente, Reaktionsverteilungen und Lastpfade zu berechnen. Eine binäre Prüfung verifiziert den Vollkontakt-Support; teilweilige Lagerung löst Kapazitätsreduktionsfaktoren gemäß den Herstellervorgaben aus. Die Stabilitätsanalyse integriert Krankonfiguration, Auslegerwinkel und Lastradius, um zulässige Hebeprofile unter Berücksichtigung der tatsächlichen Stützbedingungen zu ermitteln. Steuerungsinterlocks und Nennlastbegrenzer müssen neu kalibriert werden, wenn die Abstützgeometrie von der Nominalstellung abweicht. Feldverfahren schreiben gemessene Platzierungstoleranzen, dokumentierte Plattenkonformität und Echtzeitüberwachung vor, um reduzierte Kapazitäten durchzusetzen. Die Schlussfolgerungen sind deterministisch: unsachgemäße Platzierung erfordert sofortige Kapazitätsreduzierung.

Bodentragfähigkeit

Warum schränkt die Tragfähigkeit des Bodens die zulässigen Krandaten so entscheidend ein? Die Analyse behandelt die Tragfähigkeit des Bodens als deterministische Eingangsgröße für die Begrenzung der Abstützreaktionen: zulässiger Druck = f(Bodenzusammensetzung, Grundwasserspiegel, Tiefe). Ingenieure berechnen den maximalen Kontaktpressung, indem sie die Abstützreaktion durch die Auflagefläche teilen und vergleichen dann mit der Tragfähigkeitsgrenze, die unter Berücksichtigung von Kohäsion, innerem Reibungswinkel und Porendruck infolge erhöhten Grundwasserspiegels angepasst wurde. Überschreitet der Kontaktdruck den zulässigen Wert, müssen die zulässigen Lasten reduziert oder Hebevorgänge abgebrochen werden. Die Überwachung umfasst In-situ-Tests (Plattendruckversuch, CPT) und konservative Sicherheitsbeiwerte, die in Hebeplänen kodifiziert sind. Das Verfahren dokumentiert Annahmen, Testdaten und Reduktionsberechnungen, sodass die Lasttabelle des Krans vor Ort wirksam durch Bodenverhältnisse begrenzt wird.

Matten und Verstärkung

Nachdem die Bodentragfähigkeit als begrenzender Faktor für die Abstützreaktion der Ausleger festgelegt wurde, behandelt die Diskussion nun Matten- und Verstärkungsstrategien, die zur Verteilung von Lasten und zur Veränderung der effektiven Bodendrücke unter Kranauflagen eingesetzt werden. Die Analyse vergleicht Mattensteifigkeit, Schichtabfolge und Bodenverbesserung als Variablen in einem Lastpfadmodell. Entwurfsgrößen umfassen Kontaktfläche, Modulkontrast und zulässige Setzung; Ergebnisse sind angepasste Abstützreaktionshüllen und reduzierte Nenntragfähigkeiten. Materialverträglichkeit und Umweltaspekte beeinflussen Auswahl und Einbaubeschränkungen.

Verwenden Sie starre Matten (Holz/Stahl-Verbund), um die Kontaktfläche zu vergrößern und Spitzendrücke zu reduzieren.
Führen Sie geotextile Trennung und grobkörnige Hinterfüllung ein, um die Tragfähigkeitsverbesserung und den Entwässerungseinfluss zu kontrollieren.
Wenden Sie temporäre Pfähle oder Bodenstabilisierung an, wenn zulässige Setzungen oder Kontaminationen Verstärkungsoptionen einschränken.

Wie die Beschlagkonfiguration und die Lastgeometrie die zulässige Belastung beeinflussen

Konfiguration der Anschlagmittel und Lastgeometrie bestimmen direkt die tatsächlich zulässige Last, indem sie Kraftvektoren, Lastverteilung und Stabilitätsreserven verändern. Der Analytiker bewertet Anschlagtechniken und Lastverteilung quantitativ: Schlingwinkel, Anschlagarten und Befestigungsabstände verändern die Zugkomponenten und resultierenden Momente. Eine codespezifische Bewertung berechnet die Vektorauflösung für jedes Bein, summiert die axialen Lasten und identifiziert den kritischen Pfad, an dem die Kapazitätsgrenzen zuerst erreicht werden. Exzentrische Lasten verlagern den Schwerpunkt und erzeugen Kippmomente, die die zulässige Hubmasse gemäß Stabilitätskriterien reduzieren. Abschläge auf Anschlagmittel (Schäkel, Schlingen, Spreiztraverse) werden vor dem Vergleich mit den Nennkapazitäten angewandt; Verbindungsoffenheit und Lastverteilungsfaktoren werden explizit codiert. Geometrieeinschränkungen — Auslegerwinkel, Hubradius und Schlingwinkel — werden parametrisiert und liefern Nachschlage- oder algorithmische Ausgaben für die zulässige Last. Die Überprüfung der Geometrie anhand diagrammierter Kapazitäten ergibt einen deterministischen zulässigen Lastwert, dokumentiert mit Annahmen, Sicherheitsfaktoren und Grenzzustandsbedingungen für Prüfung und Betriebssteuerung.

Berücksichtigung dynamischer Einflüsse: Wind-, Geschwindigkeits- und Stoßbelastungen

Wie verändern sich transient wirkende und Umweltkräfte die zulässigen Hubgrenzen während des Betriebs? Der Abschnitt analysiert dynamische Effekte auf Hebesysteme quantitativ und konzentriert sich auf Kraft-Zeit-Verläufe, Frequenzinhalt und daraus resultierende Veränderungen der Lastverteilung. Bewertungen behandeln Böen, Laufwagen-Geschwindigkeit und Stoßbelastungen als Eingaben für Strukturantwortmodelle; Spitzenfaktoren und modale Verstärkungen werden berechnet, nicht angenommen.

Wind: Böenprofil anwenden, zusätzliche laterale Kräfte und Kippmomente berechnen; effektiven Lastvektor aktualisieren.
Geschwindigkeit: Trägheitsterme aus Beschleunigung modellieren; longitudinale Lastumverteilung und Spitzenspannung quantifizieren.
Stoß: Impulsspektren verwenden, um transiente Multiplikatoren abzuleiten; Kranbauteile auf Ermüdung und sofortige Überlast prüfen.

Arbeitssicherheit das sollte man beachten: Wird mein Regal nach der Reparatur wieder voll tragfähig sein?

Konstruktionsentscheidungen verwenden explizite Formeln und gemessene Spektren, um zulässige Grenzen in Echtzeit oder während der Planung anzupassen. Die Dokumentation hält Annahmen, Randbedingungen und Sicherheitsprüfungen fest. Ergebnisse speisen Überwachungsalgorithmen, die Überschreitungen analytisch abgeleiteter dynamischer Kapazitätsschwellen melden.

Wann und wie man Belastungen herabsetzt (Gängige Sicherheitsmargen)

Wenn dynamische Analysen erhöhte Spitzenfaktoren anzeigen oder wenn Umgebungs- und Betriebsunsicherheiten nicht eng begrenzt werden können, werden die angegebenen Nennkapazitäten systematisch durch die Anwendung deterministischer Sicherheitszuschläge, die an die identifizierten Risikotreiber gebunden sind, herabgesetzt. Das Verfahren schreibt quantifizierbare Reduktionsfaktoren vor, die auf die Nennkapazitäten angewendet werden und durch statistische Spitzenlasten, Unregelmäßigkeiten in der Lastverteilung und komponentenspezifische Verwundbarkeiten bedingt sind. Ingenieure wählen die Vorsatzwerte aus Kodetabellen oder projektspezifischen Risikoabschätzungen; typische Zuschläge berücksichtigen dynamische Verstärkung, ungleichmäßige Lastverteilung, Korrosion, Verschleiß und menschliches Versagen. Die Umsetzung erfordert die Dokumentation der Grundlage für jeden Zuschlag, des kombinierten Herabsetzungsfaktors (multiplikativ oder additiv gemäß Vorschrift) und der Verifizierungsprüfungen gegen die Restkapazität. Steuerlogik und Inspektionsregime werden aktualisiert, um die reduzierten Betriebsgrenzen widerzuspiegeln. Wenn die Lastverteilung unsicher ist, werden vor der Anwendung der Sicherheitszuschläge konservative Umverteilungsfaktoren berücksichtigt. Das Ergebnis ist eine vertretbare Restkapazität, die sicherstellt, dass betriebliche Entscheidungen innerhalb analytisch begründeter Grenzen bleiben, ohne sich auf informelles Ermessen zu stützen.

Real‑World‑Hebeplanung Checkliste + Beispielrechnungen

Der Abschnitt präsentiert eine prägnante Vorhebe-Checkliste und ausgearbeitete Beispiele, die Verfahren zur Standortbewertung und Lastüberprüfung kodifizieren. Er spezifiziert messbare Standortparameter (Bodenaufnahmekraft, Hindernisse, Hebe-Radius) und Überprüfungsschritte für das Lastgewicht (Tara, zertifizierte Gewichte, Inline-Wägezellen). Musterberechnungen übersetzen diese Eingaben in erforderliche Kranleistung, Anschlagmittelwahl und Sicherheitsmargen.

Vor‑Hebevorprüfung

Obwohl die Standortbeschränkungen variieren, fasst eine systematische Vor‑Hebestellenbewertung kritische Variablen—Bodentragfähigkeit, Kranaufstellgeometrie, Freiraum zu Hindernissen, Hebeweg und Anschlagbegrenzungen—in einer Checkliste zusammen, die die quantitative Hubanalyse steuert. Der Gutachter protokolliert Vor‑Hebesicherheitsmaßnahmen und bewertet die Standortzugänglichkeit gegenüber dem Kranaufstellfußabdruck, Lieferwegen für Ausrüstung und Notausgängen. Die Datenerfassung erfolgt tabellarisch: GPS‑Koordinaten, Bodenbelastungswerte, Oberflächentyp, oberirdische Versorgungsleitungen und Abstandstoleranzen. Entscheidungslogik ordnet zulässige Kranradien und Abstütz-/Lastplattenanforderungen den Nenntragfähigkeiten zu.

Überprüfen Sie den Bodenmodul, den Bodendruck und die Spezifikation der temporären Matten.
Bestätigen Sie die Aufstellgeometrie, den Schwenkbereich und die Abstände zu Hindernissen.
Validieren Sie die Anschlagmittelgrenzen, die Freiräume der Führungsleinen und die Sperrzonen.

Ausgaben: Restriktionsmatrix, Aufstellungsdiagramm und parametrierter Risikowert.

Lastgewichtüberprüfung

Nach der Ortsbegehung quantifiziert die Lastgewichtsfeststellung die tatsächlichen Massen und Schwerpunkte, um die Kranwahl, die Beschlagsspezifikation und die in den Traglasttabellen verwendeten Hebeberechnungen zu steuern. Das Verfahren listet gemessene Masse, CG-Koordinaten und Toleranzen auf; vergleicht gemessene Werte mit den Konstruktionsannahmen; und dokumentiert Abweichungen. Eine Checkliste erzwingt kalibrierte Waagen, Messungen auf mehreren Achsen, gekennzeichnete Gewichtsaufstellungen und dokumentierte Unsicherheiten. Berechnungen ermitteln die erforderliche Tragfähigkeit und die gewählte Kran-Konfiguration, wobei Sicherheitszuschläge gemäß Vorschrift und betrieblichen Einschränkungen angewandt werden. Beispielrechnung: gemessene Masse 8.200 kg, Schwerpunktversatz 0,45 m, erforderliche Kapazität = Masse × dynamischer Faktor + Reserve; mit dynamischem Faktor 1,25 und 15% Sicherheitszuschlag → Auslegungswert = 8.200×1,25×1,15 = 11.787,5 kg. Die Ergebnisse bestimmen die Auswahl der Anschlagmittel, die Freigabe des Hebeplans und die Inspektion.

Fehlerbehebung bei riskanten Hebevorgängen und wann ein Ingenieur gerufen werden sollte

Wenn ein Hubwerk unerwartetes Verhalten zeigt—über die Nennverformung hinaus, ungewöhnliche Asymmetrie oder inkonsistente Lastanzeigen—sollten Bediener es als potenziell gefährlich betrachten und systematische Fehlersuchprotokolle einleiten. Die Abfolge der Bewertung isoliert Variablen: Lastgewicht und -verteilung prüfen, Aufhängungs- und Kopplungspunkte inspizieren und die Kalibrierung der Instrumentierung überprüfen. Der Schwerpunkt liegt auf lateraler Stabilität und Diagnostik der Lastverteilung; jede Abweichung außerhalb der Toleranz löst sofortige Lastentfernung und Kennzeichnung als außer Betrieb aus.

Sensorwerte verifizieren, mit unabhängigen Waagen abgleichen und Abweichungen protokollieren.
Strukturelemente auf bleibende Verformung, Korrosion oder lose Befestigungen untersuchen; Abmessungen mit der Baseline dokumentieren.
Kontrollierte Probelifts mit inkrementellen Lasten durchführen, Verformung, Neigung und Aktorreaktion aufzeichnen.

Wenn Anomalien nach Korrekturmaßnahmen bestehen bleiben, an einen Bau- oder Maschinenbauingenieur eskalieren. Der Ingenieur führt Finite-Elemente- oder Modalanalysen durch, spezifiziert behelfsmäßige Verstärkungen oder konservativ reduzierte Arbeitslasten und zertifiziert Wiederinbetriebnahmekriterien.
