Kippvorrichtungen geben Kranfachleuten eine bewertete, kontrollierte Methode, die Ausrichtung einer Last zu verändern, ohne improvisierte Anschlagmittel zu verwenden, die die Grenzen von Schlingen und Haken überschreiten können. Sicheres Kippen hängt von einem verifizierten Schwerpunkt, stabilen Anschlagpunkten und der Auswahl einer Vorrichtung ab, die Gewicht, Bewegungsbereich und dynamische Effekte abdeckt. Hebevorgänge sollten einem dokumentierten Plan folgen, mit Inspektionen, Verriegelungs- und Hydraulikprüfungen, Sperrzonen und geschlossenen Signalwegen. Typische Ausfälle sind verschlissene Drehpunkte, Leckagen und fehljustierte Verriegelungen; dem wird durch geplante Wartung begegnet. Weitere Details erläutern Planung, Prüfungen und Vorrichtungstypen.

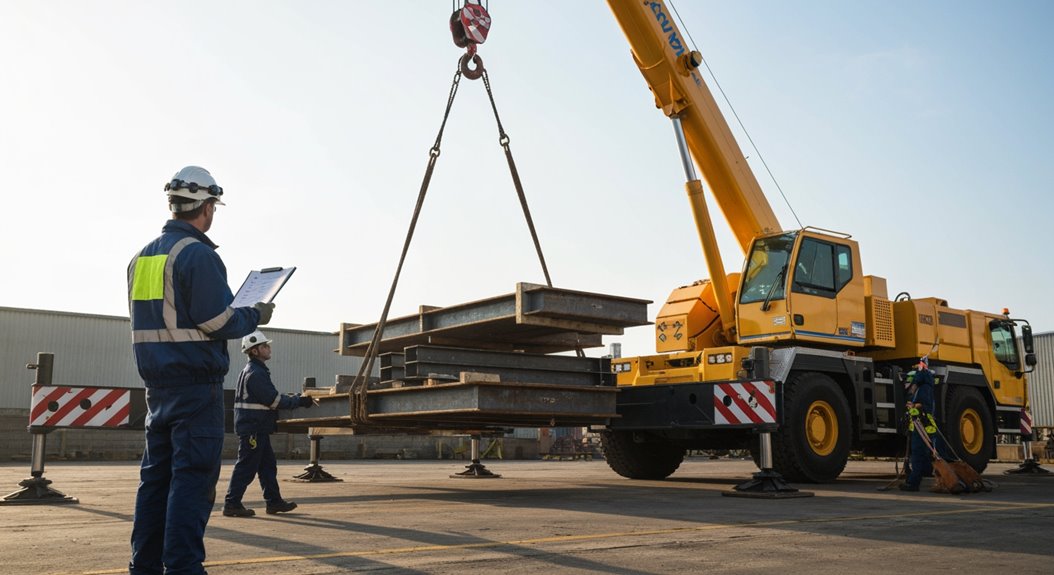

Was macht ein Neigegerät beim Heben mit einem Kran?
Wenn eine Last während eines Kranhubs ausgerichtet oder umpositioniert werden muss, bietet ein Kippgerät ein kontrolliertes Mittel, um den Winkel der Last relativ zu Haken und Anschlagmitteln zu verändern. Es verlagert die Anforderung an die Rotation von improvisiertem Ziehen an Führungsleinen oder erneutem Anschlagen auf einen zweckbestimmten Mechanismus, der dafür ausgelegt ist, den Kippwinkel unter Last zu beherrschen. Durch die Möglichkeit einer schrittweisen Einstellung unterstützt es die Ausrichtung für das Absetzen, Fügen oder das Schaffen von Freigängigkeit, ohne plötzliche Bewegungen zu verursachen.
Ein konformes Kippgerät gewährleistet definierte Lastpfade, Nenntragfähigkeiten und gesicherte Anschlagpunkte, sodass die Kräfte innerhalb der festgelegten Grenzen bleiben. Es kann unbeabsichtigte Pendelbewegungen reduzieren, indem es den Schwerpunkt während der Rotation vorhersehbar hält und so die Laststabilität verbessert. Der Betrieb erfordert eine kontrollierte Betätigung, klar abgegrenzte Sperrzonen sowie die Überwachung auf Querbelastung, Quetschstellen und sich ändernde Seil- bzw. Anschlagmittelspannungen. Die Dokumentation umfasst typischerweise die zulässige Tragfähigkeit (WLL), den Dreh-/Kippbereich und Inspektionskriterien und stellt sicher, dass die Konfiguration des Geräts zum Hebeplan und zur tatsächlichen Lastgeometrie passt.
Wann ist eine Kippvorrichtung die sicherste Option?
Eine Kippvorrichtung ist die sicherste Option bei Kranarbeiten, wenn eine Last gedreht oder unter Last hängend ausgerichtet werden muss und die alternativen Methoden auf unkontrollierter Führungsleinenkraft, manueller Handhabung oder einem Umrüsten der Anschlagmittel in der Höhe beruhen würden. Sie ist besonders geeignet, wenn der Hebeplan eine wiederholbare Winkelpositionierung, einen begrenzten Schwenkradius oder kontrollierte Abstände zu Bauwerken, unter Spannung stehenden Anlagen/Leitungen oder zu Personenausschlusszonen erfordert.
Die Auswahl ist gerechtfertigt, wenn die Lastoberfläche geschützt bleiben muss, wenn der Zugang für Anschläger eingeschränkt ist oder wenn Witterungsbedingungen das Risiko beim Einsatz von Führungsleinen erhöhen. Kippsicherheit wird erreicht, indem die Rotationsfunktion in ein geprüftes, konstruktiv ausgelegtes Anschlagmittel verlagert wird, statt auf improvisierte Verfahren zu setzen. Die Verwendung setzt eine dokumentierte Tragfähigkeit, kompatible Anschlagpunkte und eine verifizierte Anschlussgeometrie voraus.
Vor der Verwendung muss die Geräteprüfung Kennzeichnung, Zertifizierung, Verschleißgrenzen, Verriegelungsmechanismen und Funktionsbedienelemente bestätigen; festgestellte Mängel führen zur Außerbetriebnahme und zur Benachrichtigung des Vorgesetzten.
Warum der Schwerpunkt die gesamte Neigung steuert
Die Auswahl einer Kippvorrichtung verringert die Abhängigkeit von improvisierten Steuerungsmethoden, doch eine sichere Rotation unter Last wird weiterhin durch den Schwerpunkt der Last bestimmt. Beim Kippen verschiebt sich die Wirkungslinie; bewegt sie sich außerhalb des Stützpolygons, das von den Strangenden der Anschlagmittel und den Anschlagpunkten gebildet wird, kann es zu unkontrollierter Beschleunigung und Pendeln kommen. Dieser Effekt nimmt bei langen, flexiblen oder asymmetrischen Lasten sowie bei Reibungsänderungen an Kontaktflächen zu.
Kranexperten prüfen daher die Lage des Schwerpunkts anhand von Zeichnungen, Wiegedaten oder Probehüben in minimaler Höhe. Markierte Anschlagpunkte und ausgeglichene Anschlagmittel helfen, die Gleichgewichtsstabilität zu erhalten – jedoch nur, wenn die Aufhängegeometrie die resultierende Kraft entlang des vorgesehenen Kipp-/Drehpfads ausgerichtet hält. Jede Abweichung zwischen angenommener und tatsächlicher Massenverteilung kann einen Strang überlasten, die Gerätezulassungen überschreiten oder die Last umschlagen lassen. Steuerungen, Halteseile (Taglines) und langsames Heben verringern die Folgen, doch sie können einen grundsätzlich instabilen gravitativen Moment nicht kompensieren.
So wählen Sie das richtige Kippgerät aus
Die Auswahl des richtigen Kippgeräts erfordert die Überprüfung, dass dessen Nenntragfähigkeit und Betriebsbereich das maximal zu erwartende Gewicht, die Geometrie und den Kippweg mit den erforderlichen Sicherheitsmargen abdecken. Die Kompatibilität und Passgenauigkeit der Anschlagmittel muss anhand der Anschlagpunkte der Last, der Anschlag- und Hebezeuge sowie der Kran-Schnittstellen bestätigt werden, um Fehlstellungen, unbeabsichtigte Belastungen oder Abrutschen zu verhindern. Jedes Gerät, für das die Konformität mit den geltenden Normen, den Inspektionsanforderungen und der geplanten Hubkonfiguration nicht dokumentiert werden kann, sollte ausgeschlossen werden.
Tragfähigkeit und Reichweite
Während Kippvorrichtungen häufig hinsichtlich Passgenauigkeit und Anschlag- bzw. Rigging-Kompatibilität bewertet werden, müssen Tragfähigkeit und Arbeitsbereich zuerst gegen die maximale Bruttolast, die Schwerpunktverlagerung während der gesamten Rotation sowie die geltenden Nennlastanforderungen verifiziert werden. Die Auswahl sollte sich an der niedrigsten Nenntragfähigkeit über alle Winkel orientieren, nicht am Spitzenwert in Neutralstellung. Der nutzbare Bereich muss die geplante Rotation abdecken, ohne in Sperrzonen zu geraten oder die vom Hersteller und den relevanten Normen angegebenen zulässigen Seitenlastgrenzen zu überschreiten. Die Laststabilität ist durch Prüfung der Kippmomente, der dynamischen Verstärkung durch Anfahren/Abbremsen sowie jeder induzierten Exzentrizität bei Lastpendeln zu bestätigen. Ein Nachweis konformer Konstruktionskennzeichnungen, rückverfolgbarer Dokumentation und Prüffristen ist erforderlich. Die Wartungshistorie der Ausrüstung, einschließlich Reparaturen und Schmierprotokollen, sollte überprüft werden, um Bedingungen für eine Herabstufung der Tragfähigkeit zu erkennen und einen plötzlichen Kontrollverlust zu verhindern.
Kompatibilität und Passgenauigkeit von Anbaugeräten
Nachdem Tragfähigkeit und Arbeitsbereich über die gesamte Rotation hinweg bestätigt sind, richtet sich die Aufmerksamkeit darauf, ob die Kippvorrichtung physisch und rechtlich mit der Last und dem Hebesystem verbunden werden kann, ohne neue Gefährdungen einzuführen. Kompatibilität beginnt bei den Schnittstellen: Hakenklasse, Schäkelgröße, Anschlagpunkte und zertifizierte Adapter; improvisierte Verbindungen sind ausgeschlossen. Die Befestigungsmethode muss zur Geometrie der Last passen und ein Rutschen, Quetschen oder exzentrische Belastung während des Kippens verhindern. Die Materialkompatibilität wird überprüft, um galvanische Korrosion, Verformung weicher Legierungen oder Beschädigungen beschichteter Oberflächen zu vermeiden, die Reibung und Integrität verringern könnten. Anschluss- und Freiräume müssen eine Rotation ohne Kontakt mit dem Kranflaschenzug, Anschlagmitteln oder der Struktur ermöglichen. Sicherheitsvorschriften verlangen rückverfolgbare Zertifikate, Kennzeichnungen und Inspektionsstatus sowie eine dokumentierte Verifizierung von Montage, Anzugsmomenten und Verriegelungseinrichtungen vor dem Einsatz.
Kippvorrichtungen für Kranhebearbeiten: Arten und Verwendungen
Kippvorrichtungen, die bei Kranhubvorgängen eingesetzt werden, lassen sich im Allgemeinen in gängige Kategorien einteilen, wie z. B. Hubkipper, drehbare Haken, Traverse mit Kippfunktion sowie verstellbare Anschlagmittel- und Rigging-Systeme. Ihr Hauptzweck besteht darin, eine kontrollierte Lastlage und Ausrichtung zu gewährleisten und dabei Pendeln, unbeabsichtigte Drehungen sowie Überlastzustände zu minimieren, die sichere Hubvorgänge beeinträchtigen können. Die Auswahl sollte basieren auf einer verifizierten Tragfähigkeit, der Kompatibilität mit dem Kran und dem Anschlagplan sowie den spezifischen Anforderungen des Einsatzfalls hinsichtlich Orientierung, Zugang und Platzierungstoleranzen.
Gängige Typen von Kippvorrichtungen
Wie sollte ein Hebeplan Änderungen der Lastorientierung berücksichtigen, ohne das Risiko zu erhöhen? Er sollte zugelassene Kippvorrichtungen festlegen, die zur Geometrie der Last, ihrem Schwerpunkt und den Anschlagpunkten passen, im Einklang mit Materialhandhabungsverfahren und den geltenden Sicherheitsvorschriften. Gängige Typen sind Kipprahmen mit festem Winkel für eine wiederholgenaue Teilepositionierung, trunnionartige Drehvorrichtungen für zylindrische Lasten sowie motorisierte oder hydraulische Wender für die kontrollierte Neuorientierung schwerer Baugruppen. Zahnradgetriebene Rotatoren und Wirbelhaken unterstützen die Rotation, wo die Last Torsion tolerieren kann und wo Nenntragfähigkeiten den dynamischen Einflüssen entsprechen. Coil-Kipper und Plattenklemmen decken spezifische Produktformen ab, sofern Greifflächen und Temperaturen innerhalb der Herstellergrenzen liegen. Die Auswahl sollte eine dokumentierte WLL, den Status der Belastungsprüfung, Inspektionsintervalle sowie die Kompatibilität mit Kranhaken und Anschlagmitteln erfordern.
Lastkontrolle und Ausrichtung
Wenn sich die Lastorientierung während eines Kranhubs ändern muss, werden Lastkontrolle und Ausrichtung zu den wichtigsten Schutzmaßnahmen gegen unbeabsichtigtes Schwingen, Rotieren oder Seitenbelastung. Kippvorrichtungen müssen in den Anschlagplan integriert werden, sodass Kraftpfade vorhersehbar bleiben und innerhalb der zulässigen Winkel liegen, um exzentrische Belastungen an Haken, Anschlagmitteln und Anschlagpunkten zu verhindern. Kontrollierte Rotation sollte über verifizierte Drehpunkte, zurückgehaltene Bewegung und schrittweise Positionierung erreicht werden, statt durch freien Fall oder plötzliche Drehmomentübertragung.
Die Ausrichtung erfordert die fortlaufende Bestätigung des Schwerpunkts, klare Kommunikation zwischen Kranführer und Einweiser sowie Sperrzonen, die den potenziellen Schwenkradius berücksichtigen. Bei der Materialhandhabung müssen Führungsleinen und Taglines eingesetzt werden, ohne Personal in Quetschstellen zu bringen. Sicherheitsprotokolle sollten Vorabkontrollen vor dem Hub, Funktionstests unter minimaler Last und Stopparbeitsbefugnis verlangen, wenn Abdrift, Verklemmen oder ungewöhnliche Geräusche auftreten.
Auswahl und Anwendungsfälle
Wann sollte ein Hebeplan ein dediziertes Gerät zum Ändern der Lastorientierung vorsehen, anstatt sich auf improvisierte Anschlagmethoden zu verlassen? Er sollte dies immer dann tun, wenn eine Drehung die Stabilität, den Schwerpunkt, die Durchfahrt-/Freiraumverhältnisse oder die Exposition von Personal beeinflusst, oder wenn in Material-Handling-Workflows wiederholte Neigungen erforderlich sind. Die Geräteauswahl muss sich nach Lastmasse, Geometrie, Anschlagpunkten und zulässigem Neigewinkel richten, mit nachgewiesener WLL, Kompatibilität mit dem Kranhakenblock und kontrollierter Drehgeschwindigkeit. Typische Optionen sind mechanische Kipper, hydraulische Kipprahmen, Rotatoren mit Getriebeantrieb sowie Trunnion-/Zapfenlager-Vorrichtungen für zylindrische Teile. Anwendungsfälle umfassen das Wenden von Platten zum Schweißen, das Aufrichten von Maschinen, das Drehen von Schalungen und das Positionieren langer Lasten in beengten Bereichen. Der Betrieb hat gemäß Sicherheitsvorschriften zu erfolgen: Inspektionen, Prüfnachweise, sachkundige Aufsicht und Sperrzonen während der Drehung.
Wie sollte man eine Kippvorrichtung an einen Kran anschlagen?
Bevor ein Kippen überhaupt versucht wird, darf eine Kippvorrichtung nur gemäß den Anweisungen des Geräteherstellers, dem genehmigten Hubplan und den geltenden Kran- und Anschlagnormen an einen Kran angeschlagen werden. Geräteidentifikation, Nenntragfähigkeit und Konfigurationsgrenzen sind zu prüfen und auf die beabsichtigte Last abzustimmen; dabei sind dynamische Einflüsse und außermittige Belastungen zu berücksichtigen, wie sie bei der Materialhandhabung unter Sicherheitsvorschriften typisch sind.
Anschlagmittel-Komponenten müssen zertifiziert sein, zueinander passen und innerhalb des Prüffristintervalls liegen; Haken, Schäkel und Anschlagseile/-bänder müssen die Anforderungen an die WLL erfüllen und frei von Verformungen, Rissen oder übermäßigem Verschleiß sein. Anschlagpunkte dürfen ausschließlich über die vorgesehenen Laschen (Pad Eyes) oder Zapfen (Trunnions) erfolgen; Seitenzugbelastung und improvisierte Befestigungen sind untersagt. Die Vorrichtung ist so auszurichten, dass die Zuglinie korrekt verläuft; sofern zulässig, sind Führungsleinen (Tag Lines) zur Kontrolle der Rotation zu verwenden. Ein kontrollierter Probehub muss Balance, Haltevermögen der Bremse und Freigängigkeiten bestätigen, und der Bereich ist abzusperren, um den Zugang unter die schwebende Last zu verhindern.
Wie Kranspezialisten den Kipp-Hub-Plan erstellen
Obwohl eine Kippvorrichtung auf den ersten Blick einfach zu bedienen sein mag, erstellen Kranfachleute einen Kipp‑Heb‑Plan auf Grundlage einer dokumentierten Risikobewertung, die das Gewicht der Last, ihren Schwerpunkt, den Kippweg, erforderliche Kontrollpunkte sowie die zulässigen dynamischen Einflüsse in jeder Phase festlegt. Der Plan legt die Geräteauswahl und Kapazitätsreserven fest und verweist auf anwendbare Normen, Herstellervorgaben und Standortregeln. Er weist Rollen, Kommunikationsmethode und Entscheidungsbefugnisse zu, einschließlich Stop‑Work‑Auslösern und Eskalationsschritten. Zur Integration in das Materialhandling werden Schnittstellen zu Transportwegen, Absetzflächen und benachbarten Tätigkeiten abgebildet, um widersprüchliche Bewegungen und unbeabsichtigtes Lastpendeln zu verhindern. Die Abfolge wird in einzelne Hebe‑/Kipp‑Phasen mit berechneten Hakenpositionen, Seilwinkeln und zulässigem Schwenken oder Verfahren unterteilt. Umweltbedingungen und Sperrzonen werden mit Diagrammen und Haltepunkten formalisiert. Der Wartungsstatus des Krans wird bereits in der Planungsphase verifiziert, indem aktuelle Prüfprotokolle, zertifizierte Traglasttabellen und dokumentierte Maßnahmen zur Mängelkontrolle vor der Terminierung des Ausführungsfensters für den Hub verlangt werden.
Was Sie überprüfen sollten, bevor Sie einen Tilt-Lift starten
Auch wenn der Tilt‑Lift‑Plan genehmigt ist, verifizieren Kransachverständige vor Ort die Vorstartbedingungen, um zu bestätigen, dass Gerätekonfiguration und Arbeitsumgebung weiterhin den dokumentierten Annahmen entsprechen. Sie prüfen den Hebebereich hinsichtlich Bodentragfähigkeit, Hindernissen, Sperrzonen und Wettergrenzen und bestätigen, dass die Zufahrts- und Transportwege ein sicheres Materialhandling ohne ungeplantes Umsetzen ermöglichen.
Zu den Gerätekontrollen gehören der Zertifizierungsstatus des Krans, die Anwendbarkeit der Lasttabelle für den exakten Radius, die Auslegerlänge und das Gegengewicht sowie die Verifizierung, dass Abstützmatten und Nivellierung innerhalb der Toleranzen liegen. Anschlagmittel werden auf gekennzeichnete WLL, Anschlagwinkel, Kompatibilität der Beschlagteile und Verschleiß geprüft, während die Kippvorrichtung auf Verriegelungsbolzen, Hydraulik, Drehpunkte und Steuerungs‑Interlocks kontrolliert wird. Die Last wird hinsichtlich korrektem Gewicht, Schwerpunkt, Anschlagpunkten und etwaiger loser Komponenten verifiziert. Sicherheitsvorschriften erfordern die Dokumentation von Inspektionen, Kalibrierungen (wo zutreffend) sowie die Bestätigung, dass erforderliche Genehmigungen und Isolations-/Absperrmaßnahmen weiterhin gültig sind.
Signale und Kommunikation während eines Neigehubs
Während eines Tilt-Lifts muss die Kommunikation über standardisierte Handzeichen und eine einzige benannte Signalperson erfolgen, um widersprüchliche Anweisungen zu vermeiden. Wenn Funkgeräte verwendet werden, sollte das Protokoll im Voraus festgelegt sein, mit klaren Rufzeichen, bestätigten Anweisungen und Closed-Loop-Bestätigungen. Jedes unklare oder unterbrochene Signal muss ein sofortiges Stoppen auslösen und die Wiederherstellung einer verifizierten Kommunikation, bevor die Bewegung fortgesetzt wird.
Standard-Handzeichen
Ein Tilt-Lift ist auf standardisierte Handzeichen angewiesen, um eine eindeutige Kommunikation zwischen der benannten Einweisperson und dem Kranführer sicherzustellen, wenn Funkkontakt eingeschränkt, unklar oder bewusst minimiert ist. Signale müssen den geltenden Sicherheitsprotokollen entsprechen sowie kurz, gut sichtbar und von einer sicheren Position innerhalb der Sichtlinie des Bedieners ausgeführt werden.
Die Einweisperson verwendet konsequente Bewegungen für Heben, Senken, Schwenken, Ausleger, Stopp und Not-Stopp; das Stopp-Signal hat absolute Priorität. Pro Hub wird eine Einweisperson zugewiesen, um widersprüchliche Anweisungen zu vermeiden, und jede unklare Geste erfordert einen sofortigen Halt und eine Klärung, bevor die Bewegung fortgesetzt wird. Vorbesprechungen vor dem Hub bestätigen die Signalbedeutung, Sichtwinkel und Risiken durch Hindernisse. Wartung der Ausrüstung unterstützt die Zuverlässigkeit der Signale, indem sie saubere Scheiben, funktionierende Beleuchtung und eine ungehinderte Sicht aus der Kabine gewährleistet. Handschuhe und Ärmel mit hoher Sichtbarkeit verbessern die Erkennbarkeit bei schlechtem Licht.
Funkprotokoll und Klarheit
Standard-Handzeichen bieten eine Grundlage für die Steuerung, aber Funkkommunikation ist oft erforderlich, um Laststatus, Freigaben und Timing zu bestätigen, wenn die Sichtlinien eingeschränkt sind. Funkgeräte sollten nach Rollen zugewiesen werden, wobei eine einzelne, benannte Einweisperson Bewegungsbefehle erteilt, um widersprüchliche Anweisungen zu verhindern. Closed-Loop-Kommunikation ist erforderlich: Jeder Befehl wird wiederholt, dann bestätigt, bevor er ausgeführt wird. Nachrichten müssen abgestimmte Formulierungen für „Stopp“, „Halten“, „Schwenken“, „Ausleger“, und „Neigen“ verwenden und Slang sowie mehrdeutige Zahlen vermeiden. Sicherheitsvorschriften und Industriestandards verlangen typischerweise Funktionsprüfungen, Batteriekontrolle und Kanalverwaltung vor dem Hub. Wenn die Übertragung verloren geht, muss der Bediener stoppen und halten, bis die Kommunikation wiederhergestellt ist. Hintergrundlärm, mehrere Teams und PSA sollten bei der Planung der Verständlichkeit berücksichtigt werden.
Häufige Ausfälle von Kippvorrichtungen und Prävention
Selbst gut konstruierte Kippvorrichtungen können versagen, wenn Lastbedingungen, Instandhaltungskontrollen oder Bedienpraktiken außerhalb der festgelegten Grenzwerte liegen. Häufige Ausfälle sind Leckagen an Hydraulikdichtungen, verschlissene Drehzapfen, gerissene Schweißnähte, fehljustierte Verriegelungsmechanismen und Sensordrift bei Winkel- oder Lastanzeigen. Diese Defekte können zu unkontrollierter Rotation, unerwarteter Lastverlagerung oder Verlust der Haltekraft beim Heben und Positionieren führen.
Die Prävention stützt sich auf dokumentierte Wartung der Kippvorrichtung im Einklang mit den vom Hersteller vorgegebenen Intervallen und den lokalen Prüfanforderungen. Prüfungen sollten die Kennzeichnung der Nenntragfähigkeit, die Funktion der Bremsen, die Unversehrtheit von Schläuchen und Anschlüssen, kalibrierte Anzeigen sowie das korrekte Anzugsdrehmoment der Verbindungselemente bestätigen; Abweichungen erfordern die Außerbetriebnahme. Schmierung sowie Korrosionsschutz reduzieren Verschleiß und Klemmen an Gelenkpunkten. Die Bedienerschulung muss die Planung des Lastpfads, korrekte Anschlagwinkel, die Vermeidung von Seitenbelastung, die Überprüfung des Einrastens der Verriegelung und Stop-Work-Auslöser bei ungewöhnlichen Geräuschen, ruckartiger Bewegung oder Druckabfällen behandeln. Meldungen von Beinaheunfällen unterstützen Korrekturmaßnahmen und Trendanalysen.
